    HLL型弹性柱销联轴器

    描述:HLL型弹性柱销联轴器已列为 标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。
    点击在线订购
    HLL型弹性柱销联轴器 详细说明

    HLL型弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆   换弹性元件比较方便,不用移动两联轴器。性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作性   差,仅适用于要求很低的中速传动轴系,不适用于工作性要求较高的工况。

    HLL型弹性柱销联轴器已列为   标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动,具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、等性能。

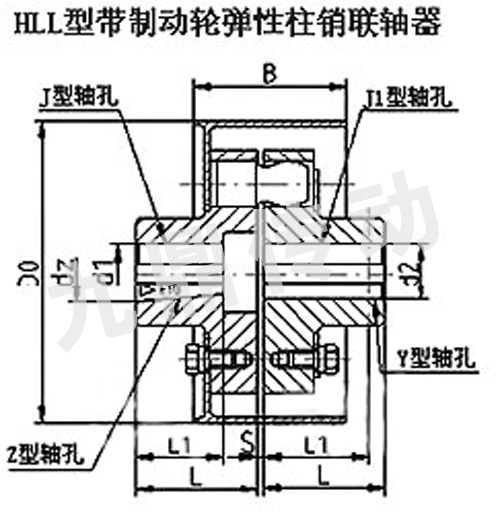

    HLL型弹性柱销联轴器技术参数和主要尺寸:

    型号 公称扭矩N。m 许用转速rpm 轴孔长度mm D0 D B S 许用补偿 转动 惯量kg.m 2
    Y型 J,J1,Z型 轴向 径向 角向
    mm
    L L1 L

    HLL1 315 5600 52 38 52 200 120 85 2.5 ±1 0.15 ≤0°30’ 2.18
    62 44 62
    82 60 82
    HLL2 630 5000 82 60 82 200 160 85 2.5 ±1 0.15 ≤0°30’  2.45
    112 84 112
    HLL3 630 1900 82 60 82 315 160 132 2.5 ±1 0.15 ≤0°30’ 13.08
    112 84 112
    HLL4 1250 1900 112 84 112 315 195 132 3 ±1.5 0.15 ≤0°30’ 16.6
    142 107 142
    HLL5 1250 1400 112 84 112 400 195 168 3 ±1.5 0.15 ≤0°30’ 49.2
    142 107 142
    HLL6 2000 1400 112 84 112 400 220 168 3 ±1.5 0.15 ≤0°30’ 57.6
    142 107 142
    HLL7 2000 1120 112 84 112 500 220 210 3 ±1.5 0.15 ≤0°30’ 127.4
    142 107 142
    HLL8 3150 1400 142 107 142 400 280 168 4 ±2 0.2 ≤0°30’ 161.7
    172 132 172
    HLL9 3150 1120 142 102 142 500 280 210 4 ±2 0.2 ≤0°30’ 129.2
    172 132 172
    HLL10 6300 1120 142 102 142 500 320 265 4 ±2 0.2 ≤0°30’ 156
    172 132 172
    212 167 212
    HLL11 6300 960 142 102 142 630 320 265 4 ±2 0.2 ≤0°30’ 314
    172 132 172
    212 167 212
    HLL12 10000 960 172 132 172 630 360 298 5 ±2 0.2 ≤0°30’ 328
    212 167 212
    HLL13 16000 800 212 167 212 710 410 298 5 ±2 0.2 ≤0°30’ 713
    252 202 252
    HLL14 25000 800 212 167 212 710 480 298 6 ±2.5 0.25 ≤0°30’ 849
    252 202 252
    302 242 302
    HLL15 25000 710 212 167 212 800 480 335 6 ±2.5 0.25 ≤0°30’ 1231
