HL型弹性柱销联轴器已列为 标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ~+80℃;传递公称扭矩为40~20000N.m。
HL型弹性柱销联轴器结构简单,容易制造,装拆 换弹性元件比较方便,不用移动两联轴器。HL型弹性柱销联轴器弹性元件(柱销)的材料一般选用尼龙6,有微量补偿两轴线偏移能力,不宜用于低速成重载及具有强烈冲击和振动较大的传动轴系其强度条件就。
HL型弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接。
HL型弹性柱销联轴器强度条件是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度,利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以实现两半联轴器的联接。

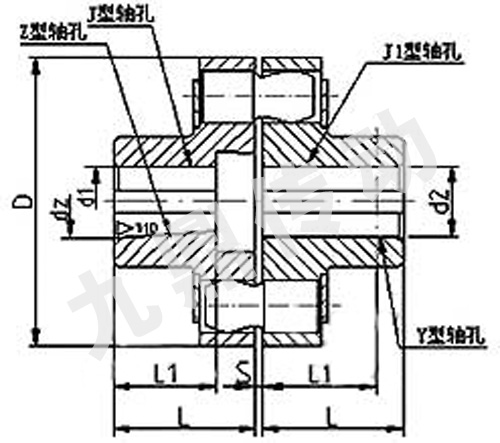

HL型-弹性柱销联轴器基本参数和主要尺寸
型号 | 公称扭距 Tn N.m |
许用转速[n] r/min |
轴孔直径 d1,d2, d3 |
轴孔长度 | D mm | 转动惯量 kg.㎡ |
质量 Kg |
||
Y型J,J1,Z1型 | |||||||||
钢 | 铁 | 钢 | 铁 | L,L1 | |||||
HL1 | 160 | 7100 | 12-24 | 12-22 | 27-52 | 90 | 0.0064 | 2 | |
HL2 | 315 | 5600 | 20-35 | 20-32 | 38-82 | 120 | 0.253 | 5 | |
HL3 | 630 | 5000 | 30-48 | 30-42 | 60-112 | 160 | 0.6 | 8 | |
HL4 | 1250 | 4000 | 2800 | 40-63 | 40-56 | 84-142 | 195 | 3.4 | 22 |
HL5 | 2000 | 3550 | 2500 | 50-75 | 50-70 | 107-142 | 220 | 5.4 | 30 |
HL6 | 3150 | 2800 | 2100 | 60-85 | 60-80 | 107-172 | 280 | 15.6 | 53 |
HL7 | 6300 | 2240 | 1700 | 70-110 | 70-100 | 107-212 | 320 | 41.1 | 98 |
HL8 | 10000 | 2120 | 1600 | 80-125 | 80-110 | 167-212 | 360 | 56.5 | 119 |
HL9 | 16000 | 1800 | 1250 | 100-140 | 100-130 | 167-252 | 410 | 133.3 | 197 |
HL10 | 25000 | 1560 | 1120 | 110-180 | 110-160 | 167-302 | 480 | 273.2 | 322 |
HL11 | 31500 | 1320 | 1000 | 130-220 | 130-190 | 202-352 | 540 | 555.7 | 520 |
HL12 | 63000 | 1250 | 950 | 160-260 | 160-220 | 242-410 | 630 | 902 | 714 |
HL13 | 100000 | 1120 | 850 | 190-300 | 190-260 | 282-470 | 710 | 1700 | 1057 |
HL14 | 160000 | 850 | 630 | 240-340 | 240-300 | 330-550 | 800 | 4318 | 1956 |
