    Z12C胀紧联结套系列

    描述：Z12C型胀紧联结套适用于轴和轴上零件的联结，以传递扭矩，轴向力二者的复合负载。
    点击在线订购
    Z12C胀紧联结套系列　详细说明

    Z12C型胀紧联结套适用于轴和轴上零件的联结，以传递扭矩，轴向力二者的复合负载。

    Z12C型胀紧联结套（Z12型胀套）广泛应用于：包装机械，纺织机械，矿山机械，冶金机械，印刷机械，烟草机械，锻造机械，工程机械，各类机床和互换机械传动联结。例如：皮带轮，链轮，齿轮，伞轮，叶轮，同步带轮，螺旋桨，大小型风扇，鼓风机或直接与轴、毂的联结及其它各种传动联结等。

    Z12C型胀紧套基本参数：

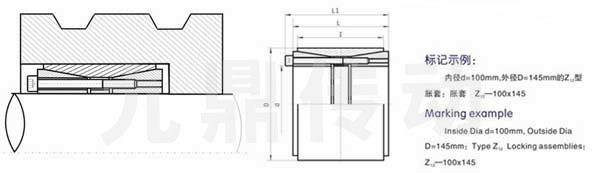

    Z12C型胀紧联结套的基本尺寸
    基 本 尺 寸 内六角螺钉 额定负荷 胀套与轴
    结合面上
    的 压 力
    Pf
    N/mm2    		 胀套与轮
    毂结合面
    上的压力
    Pf′
    N/mm 2    		 螺钉的拧 紧
    力 矩
    MA
    N·m    		 重量

    kg
    d D l L L1 d1 n 轴向力
    F1
    KN    		 转 矩
    M1
    KN·m
    mm
    70 110 50 60 70 M10 8 121 4.25 115 64 49 2.3
    80 120 10 152 6.10 125 73 2.5
    90 130 11 167 7.50 122 74 2.7
    100 145 60 70 82 M12 10 177 8.81 97 60 69 4.1
    110 155 10 177 9.74 89 56 4.4
    120 165 11 193 11.6 89 58 4.8
    130 180 65 79 91 14 247 16.06 93 61 6.3
    140 190 15 264 18.5 93 62 6.6
    150 200 15 264 19.86 87 59 7.8
    160 210 16 290 23.27 87 60 9.4
    170 225 78 92 106 M14 15 363 30.87 92 63 108 10.7
    180 235 15 363 32.75 87 60 11.3
    190 250 88 102 116 16 387 36.8 78 50 14.6
    200 260 20 484 48.45 92 59 15.3
    220 285 96 108 124 M16 15 505 55.57 83 54 168 20.2
    240 305 20 673 80.75 100 67 21.8
    260 325 21 705 91.67 97 66 23.4
    280 355 110 130 M20 15 877 122.8 114 75 369 30.0
    300 375 15 887 133 106 72 31.2
    320 405 124 136 156 20 1181 189 102 67 48.0
    340 425 20 1181 200.8 96 64 51.0
    360 455 140 155 177 M22 20 1455 262 98 62 495 69.0
    380 475 20 1455 277.7 93 60 73.0
    400 495 22 1595 319 97 65 76.0
    420 515 24 1751 367.8 100 68 80.0
    440 535 24 1952 429.5 98 73 550 81.0
    460 555 24 1952 448.4 94 70 85.0
    480 575 25 2040 489.7 94 70 88.0
    500 595 25 2040 508 90 68 91.0
    520 615 28 2273 591 97 73 95.0
    540 635 28 2273 614 93 71 98.0
    560 655 30 2437 682.6 96 74 101.0
    580 675 30 2437 707.4 93 72 104.0
    600 695 30 2437 731.6 90 70 108.0
