Z6胀紧联结套系列
相关产品
  • Z6胀紧联结套系列
  • Z13胀紧联结套系列
  • Z18胀紧联结套系列
  • Z12A胀紧联结套系列
    • 名称：

    Z6胀紧联结套系列

    描述：Z6型胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆。胀紧时，接触面紧密贴合不易锈蚀，也便于拆开。
    点击在线订购
    Z6胀紧联结套系列　详细说明

    Z6型胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆。胀紧时，接触面紧密贴合不易锈蚀，也便于拆开。

    Z6型胀紧套由于在工作中长期传递大扭矩，容易造成金属的疲劳变形，使得胀紧套与紧固件之间产生疲劳磨损，同时由于烧结机一般比较庞大，导致   产生   难度。针对此类问题，可应用高分子复合材料进行现场   ，对部位的配合关系，和设备的运行状态、磨损情况一般有部件对应关系   和模具   工艺。

       主要分为以下几个步骤：   先对轴颈磨损部位、齿轮内孔进行表面处理，做到干净、干燥、粗糙，并露出金属原色，轴径表面涂抹高分子金属   材料2211F，用直尺刮平，固化；齿轮内孔表面处理，并涂抹高分子金属   材料，将磨损痕迹磨平，固化；材料加热固化后，将材料表面打磨平整，用胀套内圈作为模具将轴径表面   处配合尺寸，并打磨脚边，然后测量   后的尺寸；   后将胀套内外圈涂抹高分子金属   材料，进行总装配。

    Z6型胀套基本参数：

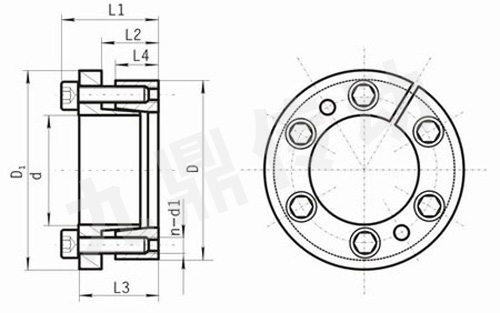

    Z6型锁紧联结盘的基本尺寸(按JB/T 7934-1999生产)
    基 本 尺 寸 内六角螺钉 额定负荷 胀套与轴
    结合面上
    的 压 力
    Pf
    N/mm2    		 胀套与轮
    毂结合面上的压力
    Pf′
    N/mm2    		 螺钉的拧 紧
    力 矩
    MA
    N·m    		 重 量

    kg
    d D L L0 L1 L2 d1 n 轴向力
    F1
    KN    		 转 矩
    M1
    KN·m
    mm
    20 47 17 22 28 34 M6×20 5 30 0.29 220 95 17 0.25
    22 47 17 22 28 34 M6×20 5 30 0.32 200 95 0.25
    24 50 17 22 28 34 M6×20 5 30 0.37 200 95 0.27
    25 50 17 22 28 34 M6×20 6 36 0.45 215 110 0.27
    28 55 17 22 28 34 M6×20 6 36 0.50 200 100 0.32
    30 55 17 22 28 34 M6×20 6 36 0.54 190 100 0.35
    32 60 17 22 28 34 M6×20 8 48 0.77 215 115 0.37
    35 60 17 22 28 34 M6×20 8 48 0.84 190 110 0.34
    38 65 17 22 28 34 M6×20 8 48 0.91 195 115 0.40
    40 65 17 22 28 34 M6×20 8 48 0.96 190 105 0.38
    45 75 20 25 33 41 M8×25 7 77 1.75 230 135 41 0.63
    50 80 20 25 33 41 M8×25 7 77 1.93 210 130 0.68
    55 85 20 25 33 41 M8×25 8 88 2.45 215 135 0.73
    60 90 20 25 33 41 M8×25 8 88 2.70 190 125 0.78
    63 95 20 25 33 41 M8×25 9 100 3.18 205 140 0.89
    65 95 20 25 28 41 M8×25 9 100 3.25 200 135 0.83
    70 110 24 30 40 50 M10×30 8 141 5.00 220 140 83 1.33
    75 115 24 30 40 50 M10×30 8 141 5.25 200 130 1.40
    80 120 24 30 40 50 M10×30 8 141 5.60 190 125 1.48
    85 125 24 30 40 50 M10×30 9 159 6.75 200 135 1.55
    90 130 24 30 40 50 M10×30 9 159 7.10 190 130 1.63
    95 135 24 30 40 50 M10×30 10 176 8.35 200 140 1.70
    100 145 26 32 44 56 M12×30 8 205 10.30 210 145 145 2.60
    110 155 26 32 44 56 M12×30 8 205 11.25 190 135 2.80
    120 165 26 32 44 56 M12×30 9 231 13.9 210 145 3.00
    130 180 34 40 52 64 M12×30 12 308 20.00 190 140 4.60
    140 190 34 40 54 68 M14×40 9 317 22.25 180 130 230 4.90
    150 200 34 40 54 68 M14×40 10 352 26.3 190 140 5.20
    160 210 34 40 54 68 M14×40 11 287 31.0 190 145 5.50
    170 225 44 40 64 78 M14×40 12 422 35.9 150 115 7.75
    180 235 44 50 64 78 M14×40 12 422 38.0 145 110 8.15
    190 250 44 50 64 78 M14×40 15 528 50.1 170 130 9.50
    200 260 44 50 64 78 M14×40 15 528 52.8 160 125 9.90
    220 285 50 56 72 88 M16×40 12 587 64.5 145 110 355 13.40
    240 305 50 56 72 88 M16×40 15 734 88 165 130 14.30
    260 325 50 56 72 88 M16×40 18 880 114 180 145 15.50
    280 355 60 66 84 102 M18×50 16 948 132 150 120 485 22.90
    300 375 60 66 84 102 M18×50 18 1059 159 160 125 24.40
    320 405 74 81 101 121 M20×50 18 1374 220 150 120 690 36.10
    340 425 74 81 101 121 M20×50 21 1603 272.5 175 135 38.40
    360 455 86 94 116 138 M22×60 18 1710 308 140 110 930 46.20
    380 475 86 94 116 138 M22×60 21 1995 379 155 125 55.00
    400 495 86 94 116 138 M22×60 21 1995 399 150 120 61.
