Z7型胀套是一种轴与轴套之间的无键联结装置，此装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负荷。
当胀套固定到轴套（毂）的合适位置，按给定的力矩拧紧螺栓，锥形内圈向轴套施加径向力，这种强制摩擦联结可 地传递大扭矩和负载。
胀紧套夹紧时，各配合表面压力很大并密封，避免了配合面的锈蚀。拆卸时，拧松螺栓，配合面自动放松，轴套及锥形圈自动回复到原始尺寸。
此装置拆装简单，适用于中低速传递扭矩。
Z7型胀套安装参考范例

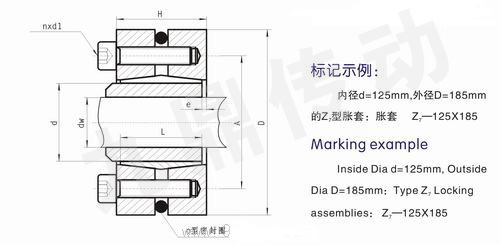

Z7A型锁紧联结盘的基本尺寸
(按JB/T 7934-1999生产) |
|
| 基 本 尺 寸 |
内六角螺钉 |
额定负荷 |
螺钉的
拧 紧
力 矩
MA
N·m |
重 量
kg |
| d |
D |
dn |
L |
H |
e |
d1 |
n |
轴向力F1
KN |
转 矩
M1
KN·m |
| mm |
| 125 |
185 |
95 |
39 |
52 |
6 |
M10×40 |
8 |
242 |
11.5 |
58 |
6 |
| 100 |
260 |
13 |
| 105 |
276 |
14.5 |
| 140 |
220 |
110 |
10 |
391 |
16 |
8 |
| 120 |
330 |
20 |
| 125 |
352 |
22 |
| 155 |
245 |
130 |
12 |
385 |
25 |
10 |
| 135 |
427 |
28.8 |
| 140 |
464 |
32.5 |
| 165 |
260 |
135 |
46 |
62 |
8 |
M12×50 |
10 |
474 |
32 |
100 |
14 |
| 140 |
507 |
32.5 |
| 145 |
538 |
39 |
| 175 |
275 |
145 |
538 |
39 |
16 |
| 150 |
573 |
43 |
| 155 |
606 |
47 |
| 185 |
295 |
155 |
12 |
632 |
49 |
20 |
| 160 |
662 |
53 |
| 165 |
691 |
57 |
| 195 |
315 |
165 |
56 |
72 |
M12×55 |
15 |
800 |
66 |
27 |
| 170 |
835 |
71 |
| 175 |
869 |
76 |
| 220 |
345 |
180 |
66 |
84 |
9 |
M16×65 |
9 |
978 |
88 |
240 |
35 |
| 190 |
1063 |
101 |
| 200 |
1140 |
114 |
| 240 |
370 |
200 |
12 |
1200 |
120 |
44 |
| 210 |
1276 |
134 |
| 215 |
1312 |
141 |
| 260 |
395 |
220 |
72 |
92 |
M16×70 |
1309 |
144 |
48 |
| 230 |
1384 |
159 |
| 235 |
1421 |
167 |
| 280 |
425 |
230 |
84 |
104 |
10 |
M16×75 |
15 |
1478 |
170 |
60 |
| 240 |
1583 |
190 |
| 250 |
1680 |
210 |
| 300 |
460 |
250 |
16 |
1704 |
213 |
75 |
| 260 |
1800 |
234 |
| 270 |
1889 |
255 |
| 320 |
495 |
270 |
106 |
11 |
M16×80 |
18 |
1955 |
264 |
84 |
| 280 |
2036 |
285 |
| 290 |
2076 |
301 |
| 340 |
535 |
290 |
20 |
2193 |
318 |
100 |
| 300 |
2300 |
345 |
| 305 |
2354 |
359 |
| 360 |
555 |
300 |
100 |
122 |
M20×90 |
15 |
2547 |
382 |
470 |
125 |
| 310 |
2645 |
410 |
| 320 |
2738 |
438 |
| 390 |
595 |
330 |
112 |
136 |
12 |
M20×100 |
18 |
3091 |
510 |
156 |
| 340 |
3194 |
543 |
| 350 |
3291 |
576 |
| 420 |
630 |
350 |
120 |
144 |
20 |
3371 |
590 |
185 |
| 360 |
3500 |
630 |
| 370 |
3620 |
670 |
| 460 |
685 |
390 |
132 |
158 |
13 |
M20×110 |
24 |
3949 |
770 |
470 |
235 |
| 400 |
4300 |
860 |
| 410 |
4634 |
950 |
| 500 |
750 |
420 |
152 |
178 |
M20×120 |
30 |
4881 |
1025 |
320 |
| 430 |
5233 |
1125 |
| 440 |
5568 |
1225 |
|
