  • 名称:

    WSS可伸缩型万向联轴器

    描述:WSS可伸缩型万向联轴器所联两轴由于制造误差、安装误差、轴受载而产生的变形、基座变形、轴承磨损、温度变化(热胀、冷缩)、部件之间的相对运动等多种因素而产生相对位移。
    点击在线订购
    WSS可伸缩型万向联轴器 详细说明

    WSS可伸缩型万向联轴器为小型万向联轴器,WSS可伸缩型万向联轴器所联两轴由于制造误差、安装误差、轴受载而产生的变形、基座变形、轴承磨损、温度变化(热胀、冷缩)、部件之间的相对运动等多种因素而产生相对位移。两轴相对位移是难以避免的,但不同工况条件下的轴系传动所产生的位移方向,即轴向(x)、径向(y)、角向(a)以及位移量的大小有所不同。

    WSS可伸缩型万向联轴器允许两轴间夹角在限定的范围内随工作需要而改变,要旋   动的等角速和主、从动轴之间保持同步转动,应选用双十字轴万向联轴器或两个单十字轴万向联轴器组合在一起,并满足以下三个条件:

    1、中间轴与主、从动轴间的夹角相等。

    2、中间轴两端的叉头的对称面在同一平面内。

    3、中间轴与主从动轴三轴线在同一平面内。

    WSS可伸缩型万向联轴器为小型万向联轴器,具有以下特点:

    1、每节   大的转动角度为45°。

    2、成品孔公差为H7,另可根据要求,开键槽、四方孔、六方孔。

    3、连接   大的轴间距。

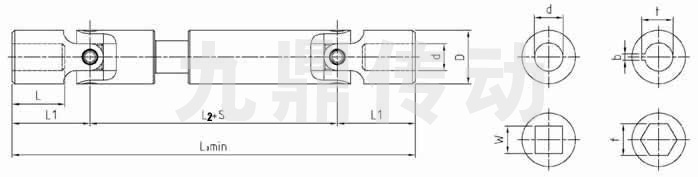

    WSS可伸缩型万向联轴器基本参数和主要尺寸(JB/T 5901-91)

    型号 公称转矩T.n
    N.m
    主要尺寸
    D d1;d2 L0min L L1 L2 S
    mm
    WSS 2 22.4 20 12 176 22 32 112 30
    WSS 3 45 25 14 200 27 40 120 30
    WSS 4 71 32 18 243 30 46 151 35
    WSS 5 140 40 22 287 38 58 171 43
    WSS 6 280 50 28 337 44 69 199 50
    WSS 7 560 60 35 428 60 91 246 65
    WSS 8 1120 75 42 556 84 122 322 90
