ZL型弹性柱销齿式联轴器
相关产品
  • ZL型弹性柱销齿式联轴器
  • ZLD型圆锥形轴孔弹性柱销齿式联轴器
  • ZLL型带制动轮弹性柱销齿式联轴器
    • 名称：

    ZL型弹性柱销齿式联轴器

    描述：ZL型弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接。
    点击在线订购
    ZL型弹性柱销齿式联轴器　详细说明

    ZL型弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接。

    ZL型弹性柱销齿式联轴器的特点：

    1、传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

    2、与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。

    3、维修方便，寿命较长，拆下挡板即可   换尼龙柱销。

    4、尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。

    ZL型弹性柱销齿式联轴器性能参数：

    主要尺寸D：60mm。

    D1:28mm。

    B:38mm。

    间隙S：2mm。

    许用轴孔：12、14、16、18、19、20、22、24。

    轴孔长度Y：32、42、52。

    J1：27、30、38。

    公称转矩Tn：100N.m。

    许用转速n：4000r/min。

    转动惯量I：0.0004Kg.㎡。

    重量范围：0.86Kg。

    ZL型弹性柱销齿式联轴器（GB5015-2003）

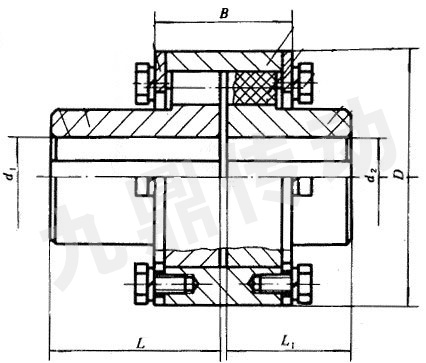

    ZL型弹性柱销齿式联轴器基本参数和主要尺寸：

    型号 公称扭矩
    Tn(N.m)    		 许用转速
    [n]r/min    		 轴孔直径 d 1 d2 轴孔配合长度 D B 转动惯量 Kg.m 2 质量 m Kg
    Y型 J1 型
    L L 1
    ZL1 100 4000 12 14 32 27 76 42 0.0004 0.80
    16 18 42 30
    19
    20 22 52 38
    24
    ZL2 250 4000 16 18 42 30 92 50 0.003 3.23
    19
    20 22 52 38
    24
    25 28 62 44
    30 32 82 60
    ZL3 630 4000 25 28 62 44 118 69 0.011 6.57
    30 32 82 60
    35 38
    40 42 112 84
    ZL4 1600 4000 40 42 112 84 158 89 0.046 14.8
    45 48
    50 55
    56
    60 142 107
    ZL5 4000 4000 50 55 112 84 192 89 0.114 24.8
    56
    60 63 142 107
    65 70
    71 75
    80 172 132
    ZL6 6300 3300 60 63 142 107 230 111 0.28 42.5
    70 71
    75
    80 85 172 132
    90 95
    ZL7 10000 2900 70 71 142 107 260 113 0.56 66.3
    75
    80 85 172 132
    90 95
    100 110 212 167
    ZL8 16000 2500 80 85 172 132 300 136 1.21 107.3
    90 95
    100 110 212 167
    120
    125 130 252 202
    ZL9 2500 0 2300 90 95 172 132 335 146 1.98 140.9
    100 110 212 167
    120
    125 252 202

    ZL10 31500 2100 130 140 212 167 355 151 2.85 180.9
    150
    100 110 252 202
    120
    125 302 242
    130 140 150
    ZL11 40000 2000 160 170 212 167 380 170 3.9 219.3

    110 120 252 202
    125
    130 140 150 302 242
    160 170 180
    ZL12 63000 1700 130 140 252 202 445 183 9.2 371.4
    150
    160 170 302 242
    180
    190 200 352 282
    ZL13 100000 1500 150 252 202 515 218 15.6 470
    160 170 302 242
    180
    190 200 352 282
    220
    240 410 330
    ZL14 125000 1400 170 180 320 242 560 218 27.8 708
    190 200 352 282
    220
    240 250 410 330
    260
    ZL15 160000 1300 190 200 352 285 590 238 33.4 768
    220
    240 250 410 330
    260
    280 300 470 380
    ZL16 250000 100, 0 220 352 282 695 262 69.9 1169
    240 250 410 330
    260
    280 300 470 380
    320
    340 550 450
    ZL17 315000 950 240 250 410 330 768 282 122.7 1664
    260
    280 300 470 380
    320
    340 360 550 450
    380
    ZL18 400000 850 250 260 410 330 860 300 202.7 2193
    280 300 470 380
    320
    340 360 550 450
    380
    400 420 650 540
    ZL19 630000 750 280 300 470 380 970 320 341.2 2901
    320
    340 360 550 450
    380
    400 420 650 540
    440 450
    ZL20 1000000 650 320 470 380 1156 351 710 4251
    340 360 550 450
    380
    400 420 650 540
    440 450
    460 480
    500
    ZL21 1600000 530 380 550 450 1440 355 1948 7514
    400 420 650 540
    440 450
    460 480
    500
    530 560 800 680
    600 630
    ZL22 2000000 500 420 440 650 540 1520 396 2931 10148
    450 460
    480 500
    530 560 800 680
    600 630
    670 710 900 780
    750
    ZL23 2500000 460 480 500 650 540 1638 430 4379 13026
