JT系列膜片联轴器
相关产品
  • ZJM型胀套联结单型膜片联轴器
  • SJM双型键联结弹性膜片联轴器
  • JMI型带沉孔膜片联轴器
  • JMIJ型接中间轴型膜片联轴器
  • 名称:

    JT系列膜片联轴器

    描述:JT系列膜片联轴器可用于高温、低温和有油、有水和腐蚀介质的工况环境。适用于中、高速、大转矩轴系传动。以及各种机械装置载荷变化不大的轴系传动,通用性 强。
    点击在线订购
    JT系列膜片联轴器 详细说明

    JT系列膜片联轴器具械、承载能力大、质量轻、结构尺寸小,传动效率和传动、性好、装拆方便,且具有无相对滑动,不需润滑,使用寿命长、无噪声、耐酸、碱、   等特点。

    JT系列膜片联轴器可用于高温、低温和有油、有水和腐蚀介质的工况环境。适用于中、高速、大转矩轴系传动。以及各种机械装置载荷变化不大的轴系传动,通用性   强。

    JT系列膜片联轴器特点:

    1、它的变形方式主要采用方形或者环形弹性不锈片来变形的。

    2、具有高转矩,高刚性,低惯性的性能。

    3、它的逆时针,顺时针还有零回转间隙回去的特点基本一样。

    4、它的灵敏度尖锐,高扭矩刚性和大扭矩承载。

    5、双不锈钢膜片可补偿径向、角向、轴向偏差,单膜片则不能补偿径向偏差。

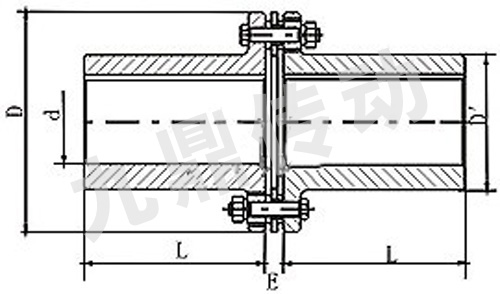

    JT系列膜片联轴器的基本参数和主要尺寸:

    型号
    JT
      额定
    扭矩
    Nm
    瞬时
    扭矩
    Nm
         高许用转速
    RPM
      标 准 外 型
    联 接 尺 寸
        许 用 偏 差   动 力 学 特 性   重量
    Kg
    D
    mm
    dmax
    mm
    D′max
    mm
    L
    mm
    E
    mm
    角向(度) 径向mm/mm 轴向mm 转动
    惯量
    kg.m2
    扭转
    刚度
    N.m/rad
    90 170 272 12700 90 32 50 82 9   1/2   0.0087 1.4 0.0015 0.2×106 2.16
    100 320 512 11000 104 38 60 82 10.6 0.0087 1.5 0.0031 0.25×106 3.2
    120 400 640 9200 124 42 64 112 10.6 0.0087 1.7 0.0068 0.34×106 5.1
    140 700 1120 8100 140 55 88 112 12   1/3       0.0056 2.1 0.01586 0.85×106 8.5
    170 1000 1600 6700 170 70 108 142 14 0.0056 2.5 0.0422 1.29×106 15.1
    200 2500 4000 5700 200 80 124 172 16 0.0056 2.8 0.0875 1.79×106 23.8
    240 4000 6400 4700 240 110 166 212 17 0.0056 3.2 0.2945 3.47×106 48.8
    260 6300 10080 4400 260 120 174 212 21 0.0056 4 0.3745 3.97×106 54.1
    290 10000 16000 3900 290 140 190 252 21.8   1/4           0.0056 4.7 0.6028 4.66×106 67.3
    330 16000 25600 3400 330 150 224 252 23 0.0046 5 1.3297 13×106 112.5
    380 25000 40000 2900 380 180 265 302 25 0.0046 5.8 2.6187 19.8×106 176.9
    420 40000 64000 2700 420 200 290 352 27 0.0046 6.2 4.5859 21.37×106 238.7
    460 63000 100800 2490 460 220 318 352 28 0.0046 7 6.8228 24.26×106 291.5
    500 80000 128000 2290 500 245 366 410 30 0.0046 8.5 12.3122 32.77×106 429.5
    560 140000 224000 2000 560 246 370 410 32 0.0046 9.1 25 39.43×106 563
    600 170000 272000 1800 600 253 380 410 33   1/5                     0.0029 9.3 35 47.9×106 642
    650 220000 352000 1700 650 278 418 470 35 0.0029 9.5 52 57.3×106 850
    710 250000 400000 1600 710 300 450 470 37 0.0029 9.8 77 67.1×106 1033
    750 350000 560000 1500 750 306 459 470 39 0.0029 10.5 96 75.6×106 1159
    830 500000 800000 1380 830 348 522 550 41 0.0029 11.5 164 77.7×106 1641
    880 630000 1008000 1300 880 378 568 550 43 0.0029 11.8 230 89.1×106 1898
    930 800000 1280000 1230 930 420 606 650 44 0.0029 12.1 317 99.6×106 2430
    1030 1000000 1600000 1110 1030 440 660 650 72 0.0029 12.5 363   2960
    1080 1250000 2000000 1060 1080 460 690 650 76 0.0029 13 451   3284
    1160 1600000 2560000 980 1160 500 750 650 80 0.0029 13.5 627   3866
    1290 2000000 3200000 880 1290 560 840 800 84 0.0029 14.8 1084   5522
    1410 2800000 4480000 810 1410 600 900 800 88 0.0029 15.5 1549   6432
