  • 名称:

    JMⅡJ型接中间轴型膜片联轴器

    描述:JMⅡJ型接中间轴型膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。
    点击在线订购
    JMⅡJ型接中间轴型膜片联轴器 详细说明

    JMⅡJ型接中间轴型膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。

    JMⅡJ型接中间轴型膜片联轴器广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。

    JMⅡJ型接中间轴型膜片联轴器是我国重点推广应用的高性能挠性联轴器,且工业发达   已普遍采用。在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。

    JMⅡJ型接中间轴型膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。

    JMⅡJ型接中间轴型膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动。

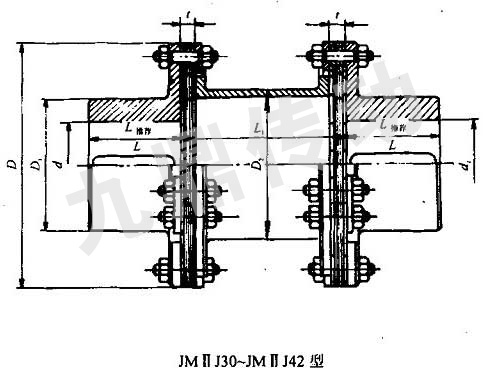

    JMⅡJ型接中间轴型膜片联轴器的基本参数和主要尺寸:

    型号 公称扭矩N.m 瞬时   大转矩N.m    大转速r/min 轴孔直径
    d 1 、d 2
    轴孔长度 D D1 D2 重量 kg 转动 惯量 kg.m2
    J 1 型 Y型 L(推荐 )
    L L L1min质量 每增加1m
    JMⅡJ1 63 100 9300 20、22、24 38 52 40 92 70 8±0.2 2 4.1 0.002
    25、28 44 62
    30、32、35、38 60 82
    JMⅡJ2 100 200 8400 25、28 44 62 45 102 80 8±0.2 2.9 4.1 0.003
    30、32、35、38 60 82
    40、42、45 84 112
    JMⅡJ3 250 400 6700 30、32、35、38 60 82 55 128 96 11±0.2 5.7 8 0.009
    40、42、45、48、55 84 112
    JMⅡJ4 500 800 5900 35、38 60 82 65 145 116 11±0.3 8.5 8 0.017
    40、42、45、48、55、56 84 112
    60、63、65 107 142
    JMⅡJ5 800 1250 5100 40、42、45、48、55、56 84 112 75 168 136 14±0.3 12.5 12 0.034
    60、63、65、70、71、75 107 142
    JMⅡJ6 1250 2000 4750 45、48、55、56 84 112 80 180 140 15±0.4 16.5 12 0.053
    60、63、65、70、71、75 107 142
    80 132 172
    JMⅡJ7 2000 3150 4300 50、55、56 84 112 80 200 140 15±0.4 21 19 0.082
    60、63、65、70、71、75 107 142
    80、85 132 172
    JMⅡJ8 2500 4000 4200 55、56 84 112 80 205 140 20±0.4 23 19 0.092
    60、63、65、70、71、75 107 142
    80、85 132 172
    JMⅡJ9 3150 5000 4000 55、56 84 112 90 215 160 20±0.4 27 21 0.117
    60、63、65、70、71、75 107 142
    80、85、90 132 172
    JMⅡJ10 4000 6300 3650 60、63、65、70、71、75 107 142 100 235 170 23±0.5 36 21 0.191
    80、85、90、95 132 172
    JMⅡJ11 5000 8000 3400 60、63、65、70、71、75 107 142 100 250 170 23±0.5 42 26 0.252
    80、85、90、95 132 172
    100 167 142
    JMⅡJ12 6300 10000 3200 60、63、65、70、71、75 107 172 110 270 190 23±0.5 50 26 0.349
    80、85、90、95 132 172
    100、110 167 212
    JMⅡJ13 8000 12500 2850 65、70、71、75 107 142 115 300 200 27±0.6 66 47 0.56
    80、85、90、95 132 172
    100、110 167 212
    JMⅡJ14 10000 16000 2700 70、71、75 107 142 125 320 220 27±0.6 78 47 0.75
    80、85、90、95 132 172
    100、110、120、125 167 212
    JMⅡJ15 12500 20000 2450 75 107 142 140 350 240 32±0.7 110 51 1.26
    80、85、90、95 132 172
    100、110、120、125 167 212
    130 202 142
    JMⅡJ16 16000 25000 2300 90、95 132 172 145 370 250 32±0.7 125 72 1.63
    100、110、120、125 167 212
    130、140 202 252
    JMⅡJ17 20000 31500 2150 90、95 132 172 165 400 290 32±0.7 160 72 2.45
    100、110、120、125 167 212
    130、140、150 202 252
    160 242 172
    JMⅡJ18 25000 40000 1950 100、110、120、125 167 212 175 440 300 38±0.9 220 72 3.99
    130、140、150 202 252
    160、170、180 242 302
    JMⅡJ19 31500 50000 1850 120、125 167 212 185 460 320 38±0.9 245 89 4.98
    130、140、150 202 252
    160、170、180 242 302
    JMⅡJ20 35500 56000 1800 120、125 167 212 200 480 350 38±0.9 275 89 6028
    130、140、150 202 252
    160、170、180 242 302
    190、200 282 352
    JMⅡJ21 40000 63000 1700 120、125 167 212 210 500 370 38±0.5 320 89 7.68
    130、140、150 202 252
    160、170、180 242 302
    190、200 282 352
    JMⅡJ22 50000 80000 1600 140、150 202 252 220 540 380 44±0.1 400 110 11.6
    160、170、180 242 302
    190、200、220 282 352
    JMⅡJ23 63000 100000 1450 140、150 202 252 240 600 410 50±0.1 560 145 19.8
    160、170、180 242 302
    190、200、220 282 352
    240 330 410
    JMⅡJ24 80000 125000 1400 160、170、180 242 302 255 620 440 50±0.1 620 145 23.6
    190、200、220 282 352
    240、250 330 410
    JMⅡJ25 90000 140000 1300 180 242 302 275 660 480 50±0.1 740 145 31.9
    190、200、220 282 352
    240、250、260 330 410
    280 380 470
    JMⅡJ26 112000 180000 1200 180 242 302 295 720 510 60±1.4 970 190 50.4
    190、200、220 282 352
    240、250、260 330 410
    280、300 380 470
    JMⅡJ27 140000 200000 1150 220 282 352 300 740 520 60±1.4 1050 190 57
    240、250、260 330 410
    280、300 380 470
    JMⅡJ28 160000 224000 1100 240、250、260 330 410 320 770 560 60±1.4 1200 215 69.4
    280、300 380 470
    JMⅡJ29 180000 280000 1050 250、260 330 410 350 820 600 60±1.4 1400 215 95.5
    280、300、320 380 470
    340 450 550
    JMⅡJ30 280000 450000 1000 280、300、320 380 470 350 875 620 50±1.6 1400 235 96.5
    340、360 450 550 109.5
    JMⅡJ31 400000 630000 930 300、320 380 470 350 935 630 60±1 1800 290 142
    340、360、380 450 550 152
    400 540 650 162
    JMⅡJ32 450000 710000 880 320 380 470 380 1030 690 60±1 2250 330 194
    340、360、380 450 550 224
    400、420 540 650 240
    JMⅡJ33 560000 900000 820 360、380 450 550 400 1080 726 66±2.2 2750 390 271
    400、420、440、450、460 540 650 325
    JMⅡJ34 1000000 1600000 740 400、420、440、450、460 540 650 460 1160 836 70±2.3 3500 450 387
    460、480、500 540 650 465
    JMⅡJ35 1400000 2240000 680 440、450、460、480、500 540 650 520 1290 946 82±2.6 5000 570 750
    530、560 680 800 810
    JMⅡJ36 2000000 3150000 620 480、500 540 650 570 1410 1040 92±2.8 6600 710 1050
    530、560、600 680 800 1290
    JMⅡJ37 2800000 4000000 570 450、460、480、500 540 640 610 1530 1100 105±3 8400 880 1630
    530、560、600、630 680 800 1950
    JMⅡJ38 4000000 6000000 520 560、600、630 680 800 670 1670 1210 115±3.7 11000 1050 2670
    670、710 780 - 3030
    JMⅡJ39 5000000 8000000 480 600、630 680 800 730 1830 1320 125±3.7 14500 1350 4060
    670、710、750 780   4800
    JMⅡJ40 6300000 10000000 430 670、710、750 780 - 800 2000 1450 130±4 19000 1600 6600
    800、850 880 - 7500
    JMⅡJ41 8000000 12500000 400 750 780 - 800 2200 1600 140±4.4 25000 1850 10400
    800、850 880 - 11900
    JMⅡJ42 10000000 16000000 350 800、850 880 - 960 2400 1760 140±4.4 32000 2100 15200
    900、950 980 - 17400
