Z7B胀紧套是一种轴与轴套之间的无键联结装置，此装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，锁紧联接盘本身不传递任何力矩及负荷。
胀紧联结套（简称胀套），是当今 上广泛用于重型载荷下机械联结的一种 基础部件，在轮和轴的联结中，它是靠拧紧螺栓使包容面间生产的压力和摩擦力实现负载传送的一种无键联结装置。
胀紧套是一种无键联结装置，其原理和用途是通过拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中；安装/调整/拆卸方便；，联结稳定；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

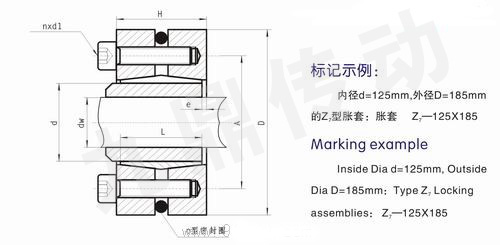

Z7B胀紧套安装参考范例
| 基 本 尺 寸 | 内六角螺钉 | 额定负荷 | 螺钉的拧 紧 力 矩 MA N·m |
重 量 kg |
|||||||
| d | D | dn | l | H | e | d1 | n | 轴向力 F1 KN |
转 矩 M1 KN·m |
||
| mm | |||||||||||
| 140 | 230 | 95 | 46 | 58 | 7 | M12×45 | 10 | 317 | 15.1 | 100 | 10 |
| 100 | 352 | 17.6 | |||||||||
| 105 | 382 | 20.1 | |||||||||
| 155 | 263 | 105 | 50 | 62 | M12×50 | 12 | 419 | 22 | 15 | ||
| 110 | 454 | 25 | |||||||||
| 115 | 487 | 28 | |||||||||
| 165 | 290 | 115 | 56 | 68 | M16×55 | 8 | 539 | 31 | 240 | 22 | |
| 120 | 583 | 35 | |||||||||
| 125 | 624 | 39 | |||||||||
| 175 | 300 | 125 | 640 | 40 | |||||||
| 130 | 677 | 44 | |||||||||
| 135 | 711 | 48 | |||||||||
| 185 | 330 | 135 | 71 | 85 | 8 | M16×65 | 10 | 815 | 55 | 37 | |
| 140 | 857 | 60 | |||||||||
| 145 | 896 | 65 | |||||||||
| 195 | 350 | 140 | 12 | 928 | 65 | 41 | |||||
| 150 | 1013 | 76 | |||||||||
| 155 | 1052 | 81.5 | |||||||||
| 200 | 350 | 150 | 1040 | 78 | |||||||
| 155 | 1084 | 84 | |||||||||
| 160 | 1125 | 90 | |||||||||
| 220 | 370 | 160 | 88 | 103 | 10 | M16×75 | 15 | 1250 | 100 | 470 | 54 |
| 165 | 1309 | 108 | |||||||||
| 170 | 1365 | 116 | |||||||||
| 240 | 405 | 170 | 92 | 107 | M20×80 | 12 | 1412 | 120 | 67 | ||
| 180 | 1533 | 138 | |||||||||
| 190 | 1642 | 156 | |||||||||
| 260 | 430 | 190 | 103 | 119 | M20×85 | 1726 | 164 | 82 | |||
| 200 | 1840 | 184 | |||||||||
| 210 | 1943 | 204 | |||||||||
