    • 名称：

    Z3胀紧联结套系列

    描述：Z3胀紧联结套系列内外锥环用内六角螺栓拧紧，能传递较大载荷，并且一个锥环上有拆卸螺纹孔；Z3型结合面较长，对中性好，适用于旋转精度要求较高和传递大载荷的场合。
    点击在线订购
    Z3胀紧联结套系列　详细说明

    Z3胀紧联结套系列内外锥环用内六角螺栓拧紧，能传递较大载荷，并且一个锥环上有拆卸螺纹孔；Z3型结合面较长，对中性好，适用于旋转精度要求较高和传递大载荷的场合。

    Z3胀紧联结套系列咨询/订购示例：

    1、型号-内径+外径

    内径d=20mm、外径D=47mm

    Z3-20*47

    2、不知型号：需提供“内径、外径、高度”

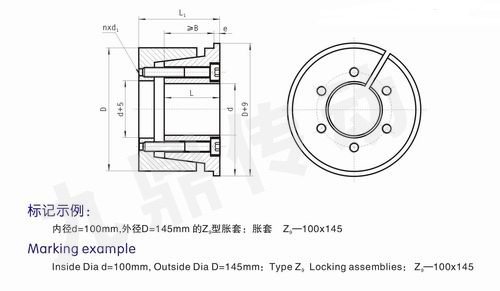

    Z3型胀紧套的尺寸与参数（JB/T7934-1999)

    基 本 尺 寸 额定负荷 胀套与轴
    结合面上
    的 压 力
    P f
    N/mm 2    		 胀套与轮
    毂结合面
    上的压力
    P f′
    N/mm 2    		 螺钉的
    拧 紧
    力 矩
    M A
    N·m    		 重 量

    kg
    d D L L1 L 2 d 1 n 轴向力F 1
    KN    		 转 矩
    M 1
    KN·m
    mm
    20 47 37 31 21.7 M6 4 30 0.30 287 90 17 0.29
    22 47 0.33 260 90 0.27
    25 50 5 35 0.44 287 106 0.30
    28 55 0.49 256 96 0.36
    30 55 0.53 239 96 0.34
    35 60 45 0.81 246 106 0.38
    40 65 0.94 215 98 0.41
    45 75 46 38 25.3 M8 6 80 1.86 283 134 41 0.70
    50 80 2.07 255 126 0.76
    55 85 7 90 2.54 270 138 0.82
    60 90 2.77 247 130 0.88
    65 95 8 105 3.58 261 141 0.94
    70 110 60 50 33.4 M10 7 140 5.10 244 128 83 2.10
    75 115 5.46 228 119 2.20
    80 120 5.85 214 112 2.30
    85 125 8 175 7.45 230 129 2.40
    90 130 7.90 217 124 2.60
    95 135 10 205 9.90 257 149 2.70
    100 145 68 58 40.8 220 11.00 192 114 3.70
    105 150 11.55 210 114 3.90
    110 155 12.10 175 107 4.00
    120 165 12 260 15.70 192 120 4.30
    125 170 M12 10 320 17.50 189 120 145 4.80
    130 180 20.70 188 120 5.90
    140 190 22.50 175 114 6.30
    150 200 77 65 45.4 12 380 28.50 196 130 6.70
