DC系列卷筒用鼓形齿式联轴器是一种挠性联轴器，主要用于起重设备中起升机构的减速器输出轴与钢丝绳卷筒的连接，也适用于其它类似的既传递转矩又承受径向载荷的机械设备，但不能用作需承受轴向载荷的传动。
卷筒形联轴器由带鼓形齿式的半联轴器、带连接法和内齿圈的外套、带外球面的承载环、端盖和密封圈等组成。DC系列卷筒用鼓形齿式联轴器的特点是：工作稳定，能传递较大转矩，径向承载能力大，可补偿轴线偏移，能适用于普通轴伸减速器，结构紧凑，安装调整方便，带有磨损指示， ，特别适用于起重设备的起重机构。

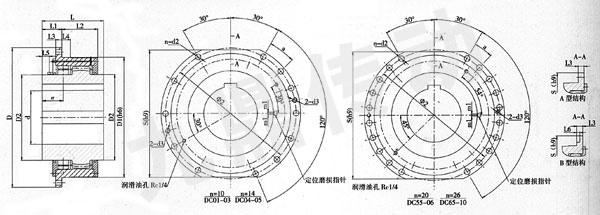

DC系列卷筒用鼓形齿式联轴器基本参数和主要尺寸：
| 型号 | 许用转速 | 公称转矩 | 径向载荷 | 轴孔 | 外形尺寸 | 卷筒联结尺寸 | 磨损刻度 | 轴向间隙 | 载荷位置 | 转动惯量 | 质量 | |||||||||||||||
| 直径 | 长度 | |||||||||||||||||||||||||
| nmax | Tmax | Frmax | dmax(H7) | Lmin | D | D1(h6) | D2(h9) | L1 | L2 | L3 | L4 | L5 | L6 | S(h9) | Ф2 | n-d2 | 螺栓 | a | d3 | r | m1 | Xmax | e | I | m | |
| r/min | N.m | N | mm | mm | mm | mm | Kg.㎡ | Kg | ||||||||||||||||||
| DC01A DC01B |
200 | 16000 | 18000 | 110 | 185 | 400 | 280 | 180 | 80 | 85 | 15 20 |
25 | 26 | 11 | 360 | 360 | 10－18 | M16 | 30 | M16 | 2.5 | 1.0 | ±2.5 | 88 | 1.0 | 80 |
| DC02A DC02B |
200 | 22400 | 25000 | 125 | 200 | 420 | 310 | 212 | 80 | 95 | 15 20 |
25 | 26 | 11 | 380 | 380 | 10－18 | M16 | 30 | M16 | 2.5 | 1.0 | ±2.5 | 88 | 1.5 | 100 |
| DC03A DC03B |
200 | 31500 | 35500 | 150 | 225 | 450 | 340 | 230 | 80 | 105 | 20 | 25 | 34 | 11 | 400 | 400 | 10－22 | M20 | 30 | M20 | 2.5 | 1.0 | ±2.5 | 88 | 2.5 | 120 |
| DC3 DC35B |
200 | 45000 | 50000 | 160 | 235 | 510 | 400 | 250 | 95 | 115 | 20 25 |
30 | 34 | 15 | 460 | 460 | 10－22 | M20 | 30 | M20 | 2.5 | 1.4 | ±2.5 | 106 | 3.0 | 150 |
| DC04A DC04B |
200 | 63000 | 71000 | 200 | 250 | 550 | 420 | 280 | 95 | 130 | 20 25 |
30 | 34 | 15 | 500 | 500 | 14－22 | M20 | 20 | M20 | 2.5 | 1.4 | ±2.5 | 106 | 4.5 | 190 |
| DC0 DC05B |
200 | 90000 | 90000 | 220 | 265 | 580 | 450 | 215 | 95 | 145 | 20 25 |
30 | 34 | 15 | 530 | 530 | 14－22 | M20 | 20 | M20 | 2.5 | 1.4 | ±2.5 | 110 | 7.25 | 245 |
| DC5 DC55B |
200 | 125000 | 112000 | 240 | 290 | 620 | 500 | 345 | 101 | 160 | 25 30 |
35 | 35 | 19 | 560 | 560 | 20－22 | M20 | 13.3 | M20 | 2.5 | 1.8 | ±2.5 | 110 | 10.3 | 330 |
| DC06A DC06B |
200 | 160000 | 140000 | 260 | 300 | 650 | 530 | 375 | 101 | 170 | 25 30 |
35 | 35 | 19 | 580 | 600 | 20－22 | M20 | 13.3 | M20 | 2.5 | 1.8 | ±2.5 | 116 | 15.5 | 385 |
| DC6 DC65B |
200 | 190000 | 165000 | 270 | 300 | 665 | 545 | 387 | 101 | 175 | 25 30 |
35 | 35 | 19 | 590 | 615 | 26－22 | M20 | 10 | M20 | 4 | 1.8 | ±2.5 | 116 | 18.3 | 435 |
| DC07A DC07B |
200 | 224000 | 180000 | 280 | 310 | 680 | 560 | 400 | 101 | 180 | 25 30 |
35 | 35 | 19 | 600 | 630 | 26－22 | M20 | 10 | M20 | 4 | 1.8 | ±2.5 | 116 | 21.4 | 485 |
| DC08A DC08B |
200 | 315000 | 224000 | 300 | 345 | 720 | 600 | 437 | 111 | 185 | 35 | 43 | 35 | 21 | 640 | 660 | 26－26 | M24 | 10 | M24 | 4 | 2.2 | ±2.5 | 118 | 30.6 | 550 |
| DC09A DC09B |
200 | 450000 | 280000 | 340 | 380 | 780 | 670 | 487 | 111 | 200 | 35 | 43 | 35 | 21 | 700 | 730 | 26－26 | M24 | 10 | M24 | 4 | 2.2 | ±2.5 | 118 | 40.2 | 650 |
| DC10A DC10B |
200 | 560000 | 355000 | 380 | 420 | 850 | 730 | 545 | 111 | 215 | 35 | 43 | 35 | 21 | 760 | 800 | 26－26 | M24 | 10 | M24 | 4 | 2.2 | ±2.5 | 120 | 65.1 | 890 |
