    • 名称：

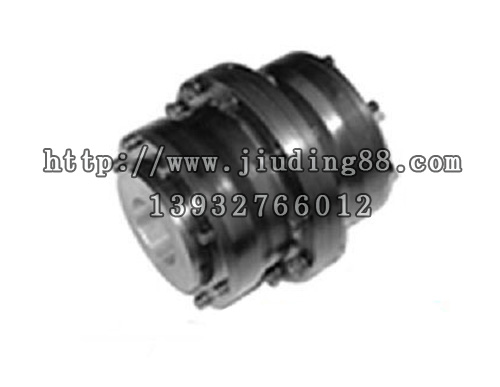

    GCLD鼓形齿式联轴器

    描述：GCLD鼓形齿式联轴器由带鼓形齿式的半联轴器、带连接法和内齿圈的外套、带外球面的承载环、端盖和密封圈等组成。
    点击在线订购
    GCLD鼓形齿式联轴器　详细说明

    GCLD鼓形齿式联轴器由带鼓形齿式的半联轴器、带连接法和内齿圈的外套、带外球面的承载环、端盖和密封圈等组成。与其他卷筒用联轴器比较，具有工作稳定，能承受很的径向载荷和传递较大的转矩，结构紧凑牢固，系列化设计，可简化整机结构，减轻设备重量，调位性能好，安装、调整方便等特点。其主要用于起重设备中起升机构的减速器输出轴与钢丝绳卷筒的联接，也适用于其它类似的既传矩又承受径向载荷的机械设备，但不能用作需承受轴向载荷的传动。

    鼓形齿式联轴器属于刚挠性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，与CL型直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点。





    GCLD鼓形齿式联轴器的基本参数和主要尺寸：

    型号 公称转
    矩Tn
    /N·m    		 许可
    转速
    [n]
    /r·min-1    		 轴孔直径
    d1、d2、dz    		 轴孔长度
    L    		 D D1 D2 C1 H A A1 B B1 e 润滑
    脂用
    量
    /mL    		 质量
    m
    /kg    		 转动惯
    量I
    /kg·m2
    Y J1、 Z1
    GCLD1 1120 4000 22、24 52 38 127 95 75 6 2 43 22 66 45 42 107 6.2 0.035
    25、28 62 44 7.2 0.041
    30、32、35、38 82 60 7.8 0.044
    40、42、45、48、50、55、56 112 84 9.6 0.047
    GCLD2 1800 4000 38 82 60 149 116 90 6.5 2 44.5 24.5 70 49 42 137 11.2 0.085
    40、42、45、48、50、55、56 112 84 14 0.097
    60、63、65 142 107 16.4 0.106
    GCLD3 3150 4000 40、42、45、48、50、55、56 112 84 167 134 105 7 2.5 53.5 27.5 80 54 42 238 17.2 0.16
    60、63、65、70、71、75 142 107 22.4 0.19
    GCLD4 5000 4000 45、48、50、55、56 112 84 187 153 125 7.5 2.5 54 28 81 55 42 238 25.2 0.29
    60、63、65、70、71、75 142 107 26.4 0.33
    80、85、90 172 132 35.6 0.38
    GCLD5 7100 3750 50、55 112 84 204 170 140 7.5 2.5 60 30 89 59 42 298 31.6 0.45
    60、63、65、70、71、75 142 107 38 0.51
    80、85、90、95 172 132 44.6 0.58
    100、（105） 212 167 53.9 0.69
    GCLD6 10000 3300 55、56 112 84 230 186 155 8.5 3 68.5 33.5 106 71 47 465 40.5 0.75
    60、63、65、70、71、75 142 107 49.8 0.84
    80、85、90、95 172 132 56.3 0.94
    100、110、（115） 212 167 67.5 1.07
    GCLD7 1600 3000 60、63、65、70、71、75 142 107 256 212 180 6 3 73.5 34.5 112 73 47 561 63.9 1.43
    80、85、90、95 172 132 74.7 1.6
    100、110、120、125 212 167 88 1.85
    130、（135） 252 202 106.7 2.11
    GCLD8 22400 2650 65、70、71、75 142 107 287 239 200 8.5 3.5 69 39 112 82 47 734 81.7 2.24
    80、85、90、95 172 132 95.5 2.51
    100、110、120、125 212 167 114 2.88
    130、140、150 252 202 123 3.25
    GCLD9 355000 2350 70、71、75 142 107 325 276 235 9.5 3.5 80.5 40.5 125 85 47 956 112 4.31
    80、85、90、95 172 132 130 4.83
    100、110、120、125 212 167 156 5.53
    130、140、150 252 202 181 6.74
    160、170、（175） 302 242 213 7.08
    GCLD10 50000 2100 75 142 107 362 313 270 11 4 98.5 44.5 149 95 49 1320 161 7.88
    80、85、90、95 172 132 172 8.29
    100、110、120、125 212 167 206 9.52
    130、140、150 252 202 239 10.25
    160、170、180 302 242 280 12.22
    190、200 352 282 319 13.69
