    • 名称：

    Z11胀紧联结套系列

    描述：Z11型胀紧套定位，毂孔简单，应用广泛。具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。
    点击在线订购
    Z11胀紧联结套系列　详细说明

    Z11型胀紧套定位，毂孔简单，应用广泛。具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。胀紧时，接触面紧密亿贴合不锈蚀，也便于拆开。

    Z11型胀紧套是一种无键联结装置，其原理和用途是通过拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中；安装/调整/拆卸方便；，联结稳定；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

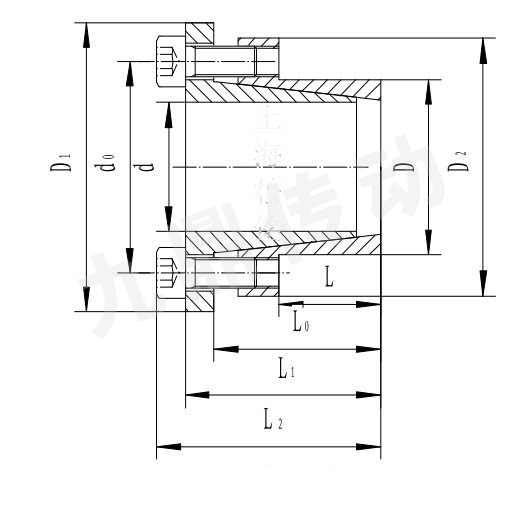

    Z11型胀紧套安装参考范例


    基本尺寸 额定负荷 内六角螺钉 螺钉的拧紧力矩
    MAN·m    		 胀套与轴结合面上的压力
    Pf N/mm2    		 胀套与轮毂结合面上的压力Pf
    N/mm2    		 重量
    kg
    d D d0 L0 L L1 L2 D1 D2 转 矩M1
    KN·m    		 轴向力F1
    KN
    mm
    装配形式 A B A B d1 n A B A B
    14 23 28.5 23 14 26 30 38 33 108 68 15.5 9.7 M4 4 4.9 210 132 128 80 0.15
    15 24 32 29 16 36 42 45 40 285 179 35.5 22.4 M6 4 17 307 193 219 138 0.26
    16 24 32 29 16 36 42 45 40 285 179 35.5 22.4 M6 4 17 328 206 219 138 0.25
    18 26 34 34 18 41 47 47 42 320 200 35.5 22.4 M6 4 17 290 184 202 127 0.27
    19 27 35 34 18 41 47 49 43 335 212 35.5 22.4 M6 4 17 276 174 195 122 0.30
    20 28 36 34 18 41 47 50 44 350 224 35.5 22.4 M6 4 17 262 165 187 118 0.30
    22 32 40 41 25 48 54 54 48 353 231 35.5 22.4 M6 4 17 155 101 106 69 0.39
    24 34 42 41 25 48 54 56 50 636 400 53.4 33.6 M6 6 17 237 149 167 105 0.40
    25 34 42 41 25 48 54 56 50 665 420 53.4 33.6 M6 6 17 228 143 167 105 0.39
    28 39 47 41 25 48 54 61 55 745 470 53.4 33.6 M6 6 17 204 128 146 92 0.47
    30 41 49 41 25 48 54 62 57 795 500 53.4 33.6 M6 6 17 189 119 139 87 0.48
    32 43 51 41 25 48 54 65 59 1136 715 71.3 44.8 M6 8 17 237 149 177 111 0.52
    35 47 54 45 32 52 58 69 62 1160 735 71.3 44.8 M6 8 17 152 99 114 74 0.63
    38 50 58 45 32 52 58 72 66 1223 797 71.3 44.8 M6 8 17 140 92 106 70 0.67
    40 53 61 45 32 52 58 75 69 1287 840 71.3 44.8 M6 8 17 133 87 100 66 0.74
    42 55 63 45 32 52 58 78 71 1352 881 71.3 44.8 M6 8 17 127 82 102 66 0.78
    45 59 69.5 64 45 72 80 86 80 2677 1745 119 77.6 M6 8 41 155 102 119 78 1.23
    48 62 71.5 64 45 72 80 87 81 2855 19860 119 77.6 M8 8 41 145 95 113 74 1.24
    50 65 75.5 64 45 72 80 92 86 2975 1940 119 77.6 M8 8 41 140 92 108 70 1.40
    55 71 81.5 74 55 82 90 98 92 3680 2400 133 87.2 M8 9 41 117 77 91 60 1.70
    60 77 87.5 74 55 82 90 104 98 4015 2620 133 87.2 M8 9 41 107 70 84 55 1.90
    65 84 94.5 74 55 82 90 111 105 4350 2840 133 87.2 M8 9 41 100 65 77 55 2.20
    70 90 101.5 87 65 97 107 119 113 7440 4850 212 139 M10 9 83 123 81 96 63 3.05
    75 95 107 87 65 97 107 126 119 7970 5200 212 139 M10 9 83 114 75 91 59 3.32
    80 100 112.5 87 65 97 107 131 125 11335 7390 283 184 M10 12 83 144 94 115 75 3.50
    85 106 118.5 87 65 97 107 137 131 12040 7850 283 184 M10 12 83 135 88 108 71 3.81
    90 112 124.5 87 65 97 107 144 137 12750 8320 283 184 M10 12 83 128 83 102 67 4.20
