    Z10胀紧联结套系列

    描述：Z10型胀紧套适用于轴和轴套之间的无键联结装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负载，容易安装、拆卸。
    点击在线订购
    Z10胀紧联结套系列　详细说明

    Z10型胀紧套适用于轴和轴套之间的无键联结装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负载，容易安装、拆卸。

    Z10型胀紧套具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。胀紧时，接触面紧密亿贴合不锈蚀，也便于拆开。

    胀紧套由于在工作中长期传递大扭矩，容易造成金属的疲劳变形，使得胀紧套与紧固件之间产生疲劳磨损，同时由于烧结机一般比较庞大，导致   产生   难度。针对此类问题，可应用高分子复合材料进行现场   ，对部位的配合关系，和设备的运行状态、磨损情况一般有部件对应关系   和模具   工艺。

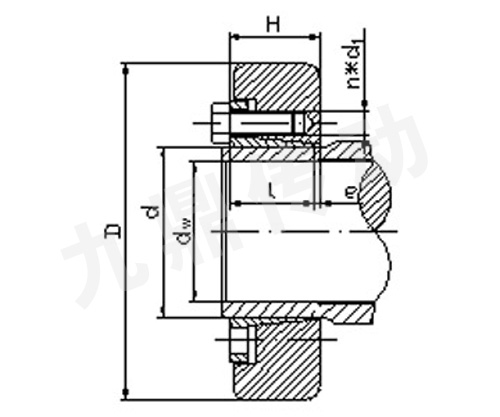

    Z10型胀紧套安装参考范例





    Z10型锁紧联结盘的基本尺寸
    (按JB/T 7934-1999生产)
    基 本 尺 寸 内六角螺钉 额定负荷 螺钉的拧 紧
    力 矩
    MA
    N·m    		 重 量

    kg
    d D dn l H e d1 轴向力
    F1
    KN    		 转 矩
    M1
    KN·m
    mm
    12 32 10 9 11 1 M5×8 8 0.038 5 0.06
    14 37 12 9 0.052 0.08
    16 41 14 12 15 1.5 M5×12 13 0.090 0.12
    18 44 15 10 0.080
    16 14 0.112
    20 47 17 16 0.140 0.15
    18 20 0.184
    24 50 19 14 18 2 17 0.160 0.2
    20 20 0.200
    22 25 0.280
    30 60 24 16 20 23 0.28 0.3
    25 25 0.32
    26 27 0.36
    36 72 28 18 22 M6×16 37 0.55 12 0.4
    30 43 0.68
    31 46 0.74
    44 80 34 20 24 41 0.70 0.6
    35 44 0.77
    36 47 0.85
    50 90 38 22 26 2.5 55 1.10 0.8
    40 64 1.32
    42 72 1.54
    55 100 42 23 29 3 54 1.13 1.1
    45 66 1.50
    48 77 1.85
    62 110 48 69 1.60 1.3
    50 77 1.92
    52 84 2.17
    68 115 50 73 1.80 1.4
    55 90 2.44
    60 103 3.10
    75 138 55 25 31 4 M8×25 97 2.70 29 1.7
    60 117 3.52
    65 133 4.30
    80 145 60 108 3.25 1.9
    65 121 3.97
    70 133 4.70
    90
    (85,90)    		 155 65 30 38 145 4.70 3.3
    70 170 5.98
    75 190 7.20
    100
    (95,100)    		 170 70 34 43 170 5.91 4.7
    75 200 7.42
    80 220 8.90
    110
    (105,110)    		 185 80 39 40 5 M10×30 226 9.05 58 5.9
    85 255 10.38
    90 280 12.60
    125
    (120,125,130)    		 215 90 42 53 5.5 280 12.85 8.3
    95 315 14.98
    100 340 17.00
    140
    (135,140)    		 230 100 46 58 6 M12×35 370 18.50 100 10
    105 400 21.10
    110 431 23.70
    155
    (155,160)    		 263 110 50 62 440 24.0 15
    115 473 27.0
    120 508 30.2
    165
    (165,170)    		 290 120 56 68 7 M16×40 525 34.5 240 22
    125 620 38.6
    130 660 42.8
    175
    (175,180)    		 300 130 8 650 42.0
    135 680 46.2
    140 720 50.6
    185
    (185,190)    		 330 140 71 85 M16×40 870 61.0 240 37
    145 910 66.2
    150 960 71.7
    200
    (195,200)    		 350 150 1020 77 41
    155 1070 82.7
    160 1100 88.1
    220
    (210,220)    		 370 160 88 103 9 M16×50 1210 97 54
    165 1270 105
    170 1335 113.5
    240
    (230,240)    		 405 170 92 107 10 M20×60 1390 118 470 67
    180 1515 136
    190 1630 154.8
    260
    (250,260)    		 430 190 103 119 　 　 1700 162 　 82
    200 1820 182
    210 1930 202.8
    280
    (270,280)    		 460 210 114 132 2030 213 102
    220 2150 240
    230 2330 269
    300
    (290,300)    		 485 230 122 140 2280 262 118
    240 2450 294
    245 2530 310
    320
    (310,320)    		 520 240 2510 301 131
    250 2682 335
    260 2850 370
    340
    (330,340)    		 570 250 134 155 12 M20×70 3120 389 186
    260 3300 426
    270 3430 463
    360
    (350,360)    		 590 280 140 159 3800 532 204
    290 3970 575
    300 3990 599
    390
    (380,390)    		 650 , 300 144 163 14 M24×80 4260 640 820 250
    310 4400 690
    320 4640 742
    420
    (400,420)    		 670 330 164 184 4770 787 300
    340 5000 846
    350 5200 910
    440
    (430,440)    		 740 340 172 192 15 5500 935 400
    350 5720 1000
    360 6000 1060
    460
    (450,460)    		 770 360 6050 1090 420
    370 6200 1150
    380 6500 1235
    480
    (470,480)    		 800 380 188 213 M24×90 6560 1280 500
    390 6750 1350
    400 6940 1420
    500
    (490,500)    		 850 400 M27×90 7500 1480 1210 570
    410 7720 1600
    420 7920 1720
    530
    (520,530)    		 910 430 213 238 17 M27×100 8470 1880 740
    440 9000 2000
    450 9250 2120
    560
    (550,560)    		 940 450 8950 2020 770
    460 9350 2150
    470 9700 2280
    590
    (580,590)    		 980 470 228 260 18 10600 2500 900
    480 11000 2650
    490 11450 2800
    620
    (610,620)    		 1020 500 254 286 M30×110 11000 2740 1640 1080
